FRP NEDİR?

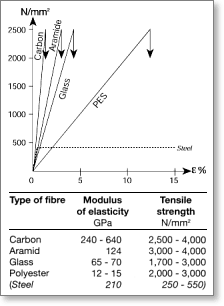

FRP malzemeleri karbon,aramid,kevlar ve cam olmak üzere 4 gruba ayrılırlar.Bu malzemeler çok düşük ağırlıklarına rağmen çok yüksek mukavametlere, anti korozif özelliklere , yüksek mekanik ve fiziksel değerlere sahiptirler.
FRP kompozit malzemeler tek yönlü plakalar,kumaşlar,çubuklar ve çift yönlü örtüler olarak üretilebilmektedir.
Epoksi, fiber matriksinden oluşan CFRP plakalar (Karbon Fiberle Güçlendirilmiş Polymerler) çelik plakaları her türlü fiziki değerlerde geride bırakmaktadır.Düşük sünme ve uzama gösterir ve çeliğe kıyasla ince,hafif ve çekme dayanımı 5-10 kat daha fazladır.
Kompozit güçlendirme sistemi betonarme elemanlara dıştan uygulanan bir güçlendirme sistemidir.
Harici yapıştırmalı kompozit sistemler , yapı elemanlarının yük taşıma kapasitesini ve eğilme dayanımını artırır.Yükler epoksi reçine yapıştırıcısı vasıtasıyla kompozite aktarılır ,böylelikle üniform bir yük aktarımı sağlanır.
Kompozit sistem aşağıdaki malzemelerden meydana gelir
Yüzey düzeltme macunu
Epoksi yapıştırıcı
Kompozit ürünler (Karbon,Aramid,Cam)
Koruyuycu kaplama (Sıva, Boya) |
 |
|
|
TİPİK UYGULAMALAR
FRP kompozit teknolojisi sismik güçlendirme, kullanım değişikliği, yapıların yeni yönetmeliklere uygun hale getirilmesi,tasarım ve işçilik hataları,ilave servis yükleri gibi nedenlerle kirişlerin,döşemelerin, duvarların,kolonların,bacaların,siloların,tünellerin,boruların,tankların ve diğer elemanların güçlendirilmesinde kullanılır |
 |
|
|
İNŞAAT SEKTÖRÜNDE FRP KULLANIMININ AVANTAJLARI |
FRP SİSTEMİNİN YAPIYA FAYDALARI |
|
Tasarsım kolaylığı
Farklı fiziksel değerler için farklı kompozit malzeme kullanma imkanı
Anti koroziflerdir
Yapılarda kullanım altında uygulama imkanı
Uygulama ve kullanım kolaylığı
Maliyeti yüksek makine ve ekipman gerekmez
Her çeşit yapı elemanı güçlendirilmesinde kullanılır
Bakım gerektirmez
Kullanılan bütün bileşenlerin önceden kalite kontrolü yapılmıştır. |
Yük taşıma kapasitesini artırır
Eğilme dayanımını artırır
Durabiliteyi geliştirir
Dinamik yükten gelen malzeme yorulması direncini güçlendirir
Sehimi azaltır
Ölü yükü arttırmaz, elemanın geometrisini değiştirmez
Esnektir, çeşitli formlara adapte edilebilir |
|
|
CFRP PLAKALAR |
TANIM
Karbon fiber ve epoksi matriksinden oluşan plakalar ,kolon,kiriş,döşeme ve duvarların taşıma kapasitelerini arttırmak için harici takviye donatısıdır.
Bu plakalar yapı elemanlarının çekme bölgelerine yüksek mukavametli epoksi reçine ile yapıştırılır.Epoksi reçine kürlendikten sonra yükleri plakalara aktarır.Plakalar yük altında akma limitlerine kadar yüksek gerilmeleri karşılar.
Elastisite modülüne göre değişik karbon plaka tipleri mevcuttur.Uygun plaka tipi güçlendirilecek elemanın yükleme durumu ve açıklığa göre seçilir.
Yüksek elastisite modüllü plakalar kullanılarak donatı deformasyonu ve çatlak genişlikleri azaltılabilir.
Aşırı sehimden dolayı güçlendirilmesi gereken elemanlarda E modülü yüksek plakalar kullanılmalıdır.
Karbon plakalar ön germeli olarak da uygulanabilir.
FRP Plakaların faydaları:
Performans
Yüksek fiziksel ve mekanik değerlere sahiptirler
Yüksek dayanım
Yüksek elastisite modülü ve çekme dayanımı ile yapı elemanlarının
yük taşıma kapasitesini önemli ölçüde arttırırlar.
Tasarım kolaylığı
Çok amaçlı malzeme seçeneği sunar.
Uygulama kolaylığı
Sorunsuz montaj ve uygulama sözkonusudur.
Öngermeli uygulama |
................... |
|
UYGULAMA
FRP plakalrın yapıştırılmasından önce yüzey hazırlığının doğru yapılması çok önemlidir.
Beton yüzeyi; letans,yağ,kir,zayıf kısımlar,sıva ve boyalardan kumlama veya taşlama gibi mekanik yöntemlerden biri kullanılarak temizlenmelidir.Beton yüzeyin minumum çekme dayanımı 1.5 N/mm2 olmalıdır.Yüzey profili düzgün olmalı, kot farkı 2 metre de 5 mm yi geçmemelidir.
Uygulama aşamaları:
1 -İstenilen uzunlukta hafif kolay taşınabilir rulolarda paketlenen plakalar uygulama yerinde istenilen uzunlukta firesiz kesilr.
 |
2 -Epoksi reçine plakaya ve uygulanacak
elemana 2 mm kalınlıkta sürülür.

3 -Plakalar uygun pozisyonda tutularak yapıştırılır.

4 -Yapıştırıldıktan sonra üzerine rulo gezdirilerek sabitlenir.
 |
|
FRP KUMAŞLAR |
TANIM
FRP kumaşlar tek yönlü veya iki yönlü %100 karbon liflerden oluşur. Kiriş,baca,silo,tünel,boru ve duvar gibi yapı elemanlarının harici güçlendirme donatısıdır.Özellikle komplike şekilli yapı elemanlarının güçlendirilmesi için eşsiz bir çözüm sağlar.
Kolonlarda : Kesme,kayma,eğilme dayanımını ve darbe direncini arttırır,uzun süreli yük taşıma özelliğini pekiştirir.
Kirişlerde : Eğilme ve kesme dayanımını arttırır.
Bacalarda : Rüzgar yüküne karşı direnci ve eğilme dayanımını artırır.
Silolarda : Dairesel çevre gerilme dayanımını arttırır ve çatlak oluşumunu azaltır.
Borularda : Geniş çaplı boruların basınç kapasitesini arttırır.
Tünellerde: Yanal hareketlere,eğilme ve basınca karşı dayanımı arttırır.
Duvarlarda : Darbe direncini arttırır,patlamalara karşı koruma sağlar.
|
UYGULAMA
FRP kumaşların yapıştırılmasından önce yüzey hazırlığının doğru yapılması çok önemlidir.
Beton yüzeyi; letans,yağ,kir,zayıf kısımlar,sıva ve boyalardan kumlama veya taşlama gibi mekanik yöntemlerden biri kullanılarak temizlenmelidir.Beton yüzeyin minumum çekme dayanımı 1.5 N/mm2 olmalıdır.Köşeli kesitler en az 10 mm çapında yuvarlatılmalıdır.
....
|
.
. Yüzey bozuklukları epoki puty ile düzeltilir.
.. Uygun şekilde hazırlanmış yüzeye epoksi sürülür
.. FRP gerilerek yapıştırılır, rolu gezdirilerek sabitlenir ..ve epoksi ile iyice doyurulur.
...........
.. FRP kumaşın üzerine son kat epoksi uygulanır
.. Koruyucu kaplama yapılacaksa kum serpilir ve daha sonra sıva veya başka bir uygulama ile işlem tamamlanır.
|
|
|

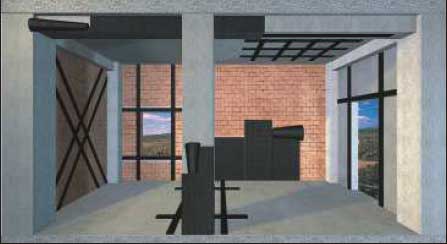

UYGULAMA ALANLARI |
KİRİŞLER
FRP plakalar betonarme kirişlere uygulandığında eğilme dayanımını ,FRP kumaşlarla birlikte kullanıldığında kesme dayanımınıda arttırır.
Kiriş uygulamaları şunları kapsar:
Bina,köprü,üst geçit ve endüstriyel yapıların betonarme kirişlerini, ayrıca ahşap ve çelik kirişleri kapsar.
...
... |
DUVARLAR
FRP kumaşlar betonarme veya yığma duvarlara uygulandığında duvar düzlemine dik ve paralel yüklere karşı dayanımı arttırır,patlamalara karşı koruma sağlar.
Duvar uygulamaları şunları kapsar:
Betonarme ve yığma duvarlar.
İstinat duvarları.
Sismik ve patlama etkilerine karşı güçlendirme.
..... |
KOLONLAR
FRP uygulaması kolonlarda Kesme,kayma,eğilme dayanımını , eksenel yük taşıma kapasitesini ve darbe direncini arttırır.Uzun süreli yük taşıma özelliğini pekiştirir.

 |
DÖŞEMELER
FRP uygulaması döşemelerde tek veya çift yönlü yerleştirme ile servis yüklerini büyük oranda arttırır.
Uygulama alanları:
Bina ve endüstriyel yapı döşemeleri, Köprü tabliyeleri.
Tipik güçlendirme ihtiyaçları:
Kullanımdaki değişiklik . nedeniyle servis yüklerinin artması.
Yeni merdiven veya asansör boşluğu açılması.
Döşeme altındaki taşıyıcı duvarların kaldırılması.
Trafik yükündeki artış.
....
|
BACALAR
FRP uygulaması bacalarda rüzgar yükü ve kesme kuvvetlerine karşı dayanımı arttırır.

|
TANKLAR / SİLOLAR FRP uygulamasıyla su,petrol tankları ve siloların çevresel gerilmelere karşı dayanımı arttırılır ve çatlakların ilerlemesi önlenir.

|
BORULAR
Büyük çaplı boruların içten veya dıştan FRP uygulanması ile basınç kapasiteleri arttırılabilir.
Dıştan sargılamayla güçlendirmenin etkinliği içten sargılamaya oranla çok daha fazladır(yaklaşık 2 kat)
ABD de yapılan bir uygulamada hasar görmüş 2,6 m çapında, 50 yıllık, 30-35 m derinlikteki içme suyu borularının basınç kapasitesi içten 3 kat FRP uygulamayla 120 psi (8 kg/cm2) den 300 psi (20 kg/cm2) çıkartılmıştır.
ABD de uygulanan benzer projelerin başarısına dayanarak FRP teknolojisi su işleri tamir projelerinde tamir tekniği seçeneği olarak benimsenmiştir
|
TÜNELLER
Model üzerinde yapılan araştırmalar tünelleri FRP ile içten sargılamanın dış yükten gelen basınç dayanımını arttırdığını göstermiştir.
......
......  |
|
|
DİZAYN KRİTERLERİ |
Dizayn için öneriler
Yapıştırılacak yüzeyin çekme mukavameti min.1,5 N/mm2 olmalıdır. Fib(14)
Uygulama yapılacak yüzeydeki min. Paspayı 10 mm olmalıdır. Fib(14)
Güçlendirme faktörü 2 olmalıdır.
Yüzeydeki klorid içeriği 0,3 % (ağırlıkça), rutubet < 4% olmalıdır.
Yüzey profili düzgün olmalı kot farkı 2 metrede 10 mm yi geçmemelidir.
Maksimum kat sayısı plakalar için 3, kumaşlar için 5 olmalıdır. Fib(14)
Karbon plaka ile beton arasındaki epoksi kalınlığı sıkıştırmadan sonra min.1,5 mm olmalıdır. Fib(14)
Kiriş uygulamalarında karbon plakanın kenara uzaklığı büyük-eşit paspayı olmalıdır. Fib(14)
Kiriş uygulamalarında karbon plakalar arasındaki açıklık min.(0,2L , 5h) olmalıdır. Fib(14) (L=kiriş boyu, h=kiriş yüksekliği)
Karbon kumaş uygulamasında köşeler min.10-15 mm çapında yuvarlatılmalıdır. Fib(14)
Kolon sargılamada bindirme boyu min.200 mm olmalıdır.
Kolon sargılamada kat sayısı min. 2 olmalıdır.

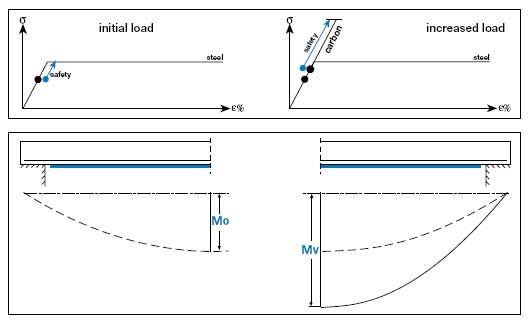

Güçlendirme faktörü:
Güçlendirilmiş yapının yük taşıma kapasitesi, güçlendirilmemiş yapının yük taşıma kapasitesinin iki katından büyük olmamalıdır. Bu faktör eğilme güçlendirmesi derecesini sınırlayarak kullanım sırasında dahili donatının akmasını önler.
..V=Mv / Mo 2
Denge hali:
Güçlendirme sırasında dahili donatıların öngerilmeleri dikate alınmalıdır.Güçlendirme çalışmaları sırasında yapının zorlanmasını azaltmak için yükün boşaltılması veya askıya alınması gerekebilir.
Maksimum uzama limitleri:
FRP plakaların uzamasının büyük olması güçlendirilmiş elemandaki çatlak derinliğinin artmasına yol açar.FRP plakalardan bütünüyle yararlanmada önemli bir faktör uzamanın sınırlanması ve izin verilen max.uzama sınırına uyulmasıdır.
Yapılan araştırmalarda plakaların yüzeyden ayrılmasının plakaların elastik uzamasına bağlı olduğu kadar donatı demirinin plastik uzamasınada bağlı olduğunu göstermiştir.Donatı demirinin akmaya başlama noktası karbon şeritlerin uzamasının %65 i noktasındadır.Buda karbon şeridin akma noktasındaki uzamasının donatıya göre 5.7 kat daha fazla olduğunu ifadesidir.Kirişteki hasarın karbon plakanın uzamasının % 1.3 değerinde iken olduğu gözlenmiştir. Fakat dizaynda kullanılabilecek max.uzama % 0,6 – 0,8 arasında sınırlandırılmalıdır.

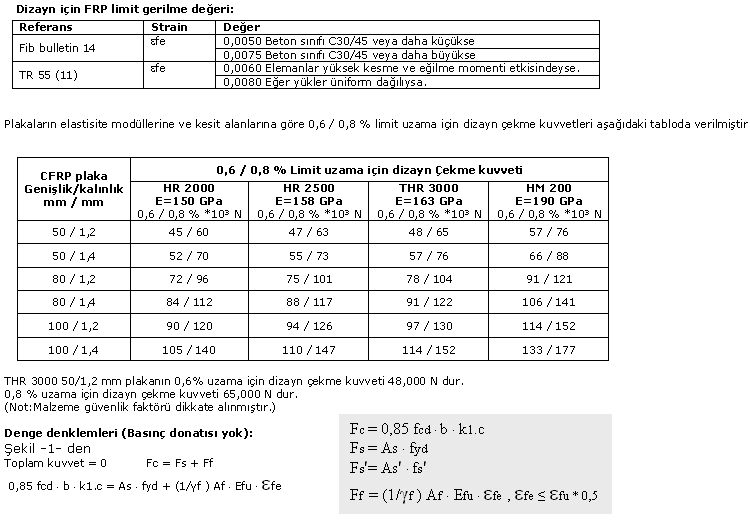

Örneğin E=200 kN/mm² olan FRP plaka için dizaynda kullanılacak Gerilme değeri aşağıdaki gibi alınmalıdır.:
 |
|
|

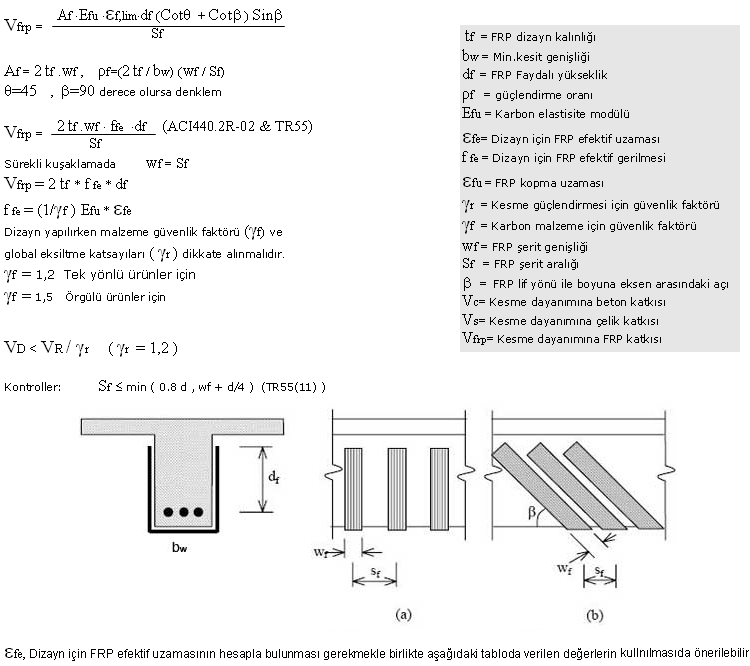

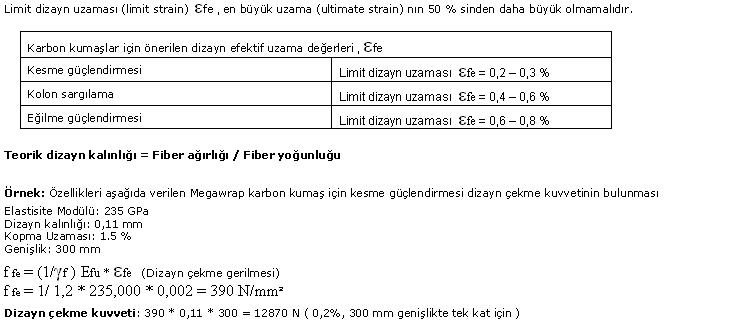

KESME GÜÇLENDİRMESİ (SHEAR STRENGTHENING) |
VD= Tasarım kesme kuvveti
VR= Karbon fiber kumaş ile güçlendirilmiş kesitin kesme dayanımı
VR = V c + V s + V frp

|
 |

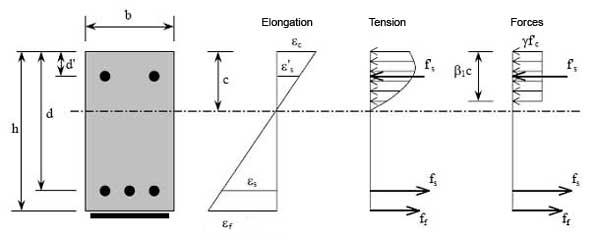

EĞİLME GÜÇLENDİRMESİ (FLEXURAL STRENGTHENING) |
Betonarme elemanların eğilme güçlendirmesinde FRP plakalar elemanın çekme bölgesine, fiberler gerilme doğrultusuna paralel olacak şekilde yapıştırılır.

Toplam moment = 0
Mr = Fs (d- k1.c / 2 ) + Ff (h- k1.c / 2 )
Denge denklemleri (Basınç donatısı var):
Toplam kuvvet = 0 Fc + Fs' = Fs + Ff
0,85 fcd × b × k1.c + As' × fs' = As × fyd + (1/?f ) Af × Efu × efe
Toplam moment = 0
Mr = Fs (d- k1.c / 2 ) + Fs' ( k1.c / 2 - d' ) + Ff (h- k1.c / 2 )
|
|
EKSENEL YÜKLÜ KOLONLARIN SARGILANMASI |
.......................
FRP nin katkısı fret donatısının katkısı gibi değerlendirilebilir.
Fretli kolonlarda fc1 = fck + 4 2
fc1 = Fretli kolonun basınç dayanımı
fck = Göbek betonunun basınç dayanımı
2 = Fretin betona uyguladığı basınç gerilmesi |
|
|

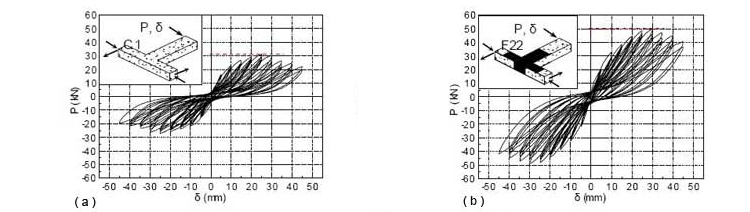

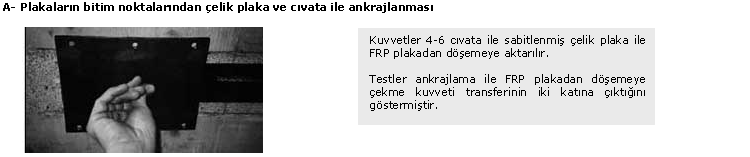

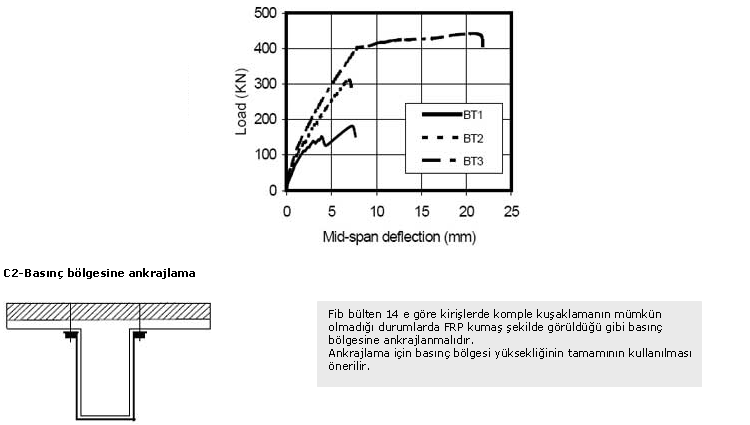

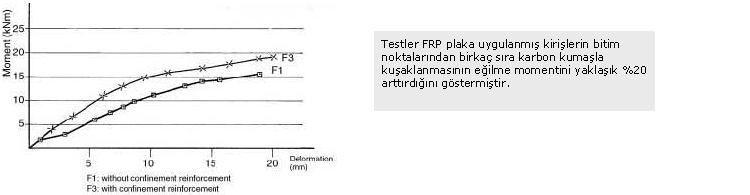

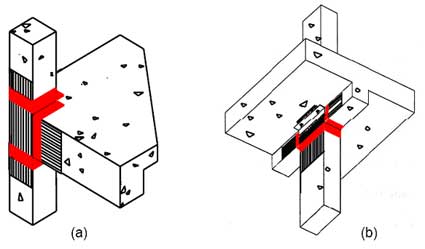

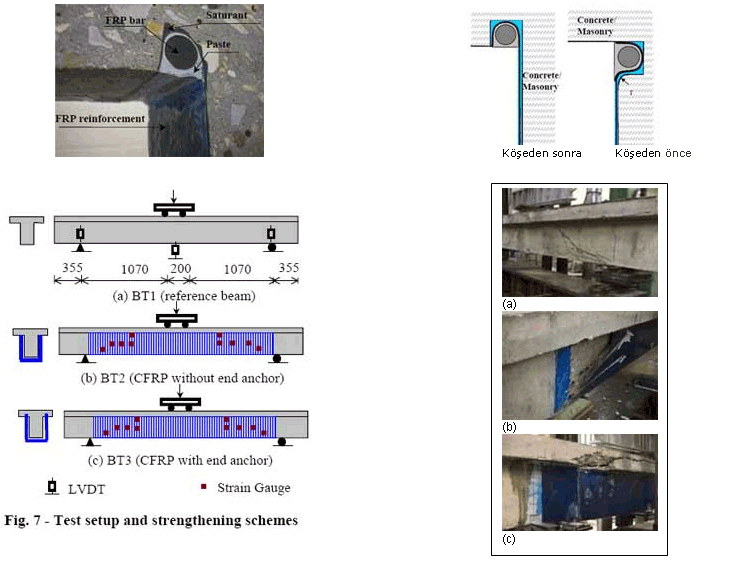

ANKRAJLAMA |
|

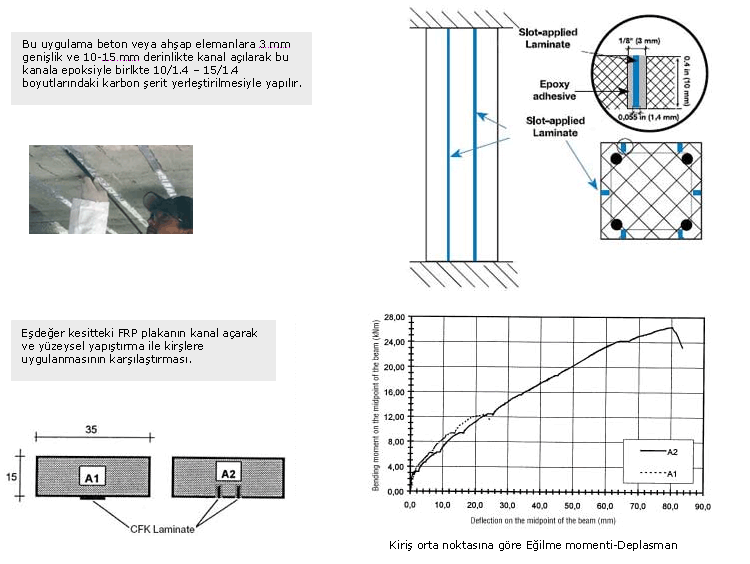

KANAL AÇILARAK FRP ŞERİTLERİN UYGULANMASI (Slot application) |
|
|
